自由通行地坪的表面规整度

• event2023-08-28 11:58:31
• person 稳图WESAFE
• local_library 原创
• visibility 阅读:50

应控制地坪表面的起伏，将其与基准平面的偏差控制在符合地坪规划用途的范围内。不达标的表面规整度会增加搬运设备与货架碰撞的风险、引起驾驶员疲劳，并降低搬运设备的运行速度。

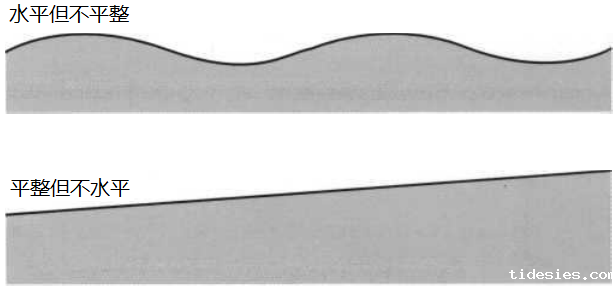

地坪应当具有合适的平整度，为搬运设备的运行提供一个适宜的工作面；还应具有合适的水平度，以确保整个建筑包括其所有静态设施和搬运设备都能可靠运行。平整度与水平度的区别如下图所示。

从图中可以看出，一般平整度与较短距离上的波动有关，而水平度与较长距离上的波动有关。

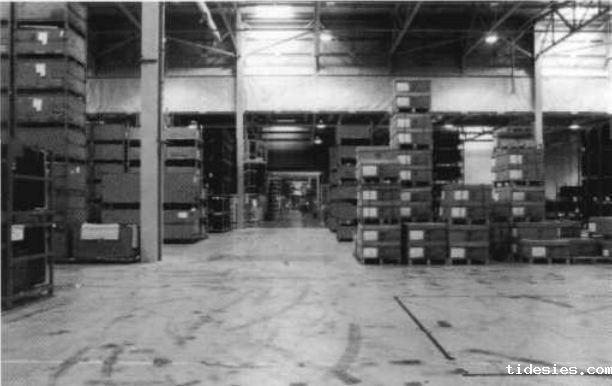

在仓库中，搬运设备可以向任意方向行驶的区域称为自由通行（FM）区域。自由通行区域通常出现在较宽巷道货架仓库、工厂、零售店、低位货架区、货物整理及食品配送区，如下图所示。

一、自由通行地坪等级的选择

新建地坪需要按实际所需的最高地坪水平度与平整度等级来施工。考虑到保留将来建筑用途的最大灵活性，通常建议采用FM2等级。在确定地坪等级时必须注意，平整度要求越高则造价越高。

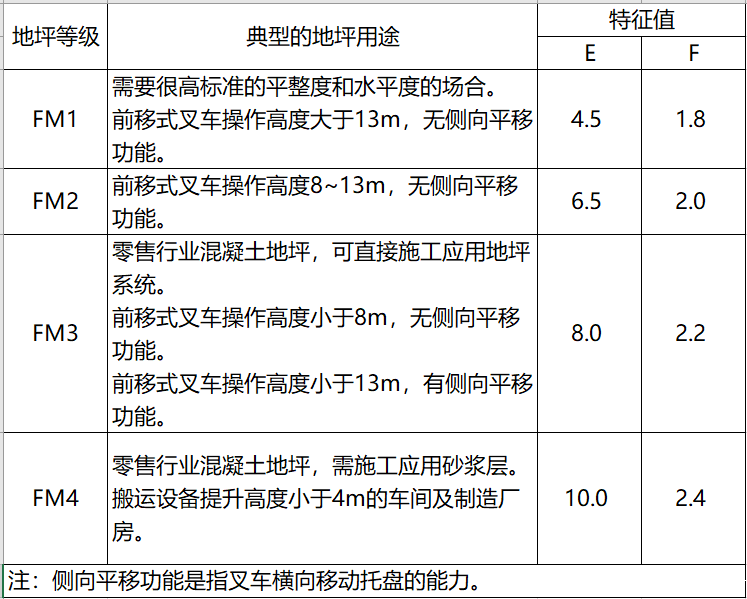

表1 不同等级地坪特征值E和F的95%数据值的容许上限

95%数据值是指95%的测量数据低于此值，5%的测量数据高于此值。

二、特征值

特征值E

为了控制水平度，间距3m的相邻固定点之间的高度差（非对角线），以毫米计，参见下图。

特征值F

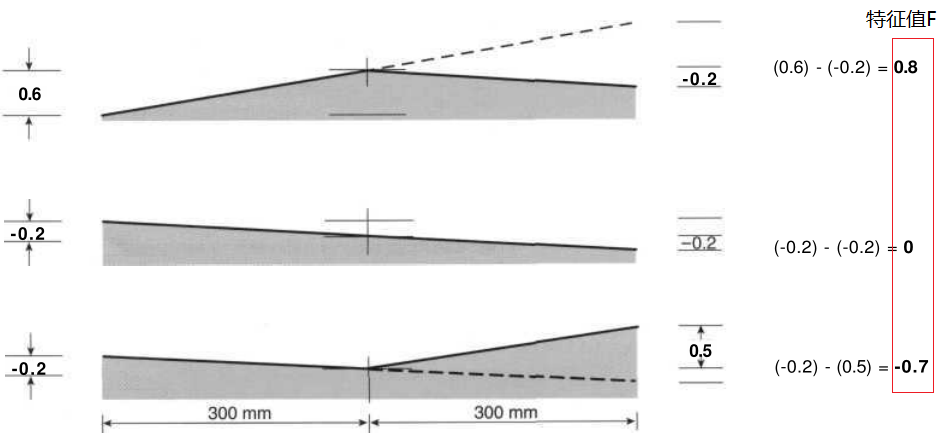

为了控制平整度，每300mm测得高度差，连续两个高度差的差值为特征值F，参见下图示例。

此外，新浇地坪表面的水平高度与设定基准面的偏差不得超过±15mm。如果无法找到原先的基准面，则地坪表面任何一点的水平高度都不应超过平均水平高度±15mm的范围。

如果出现以下情况，则认为地坪不符合标准：

• 95%数据值超过表1容许限值

• 用于测量特征值E的网格点上的任何点与基准面的偏差超过±15mm。
