问：如何确定高强度螺栓的间距、边距和端距？

答：

最小边距：对高强度螺栓最小边距的限制，目的是为了避免接头的最外排螺栓孔处发生连接撕裂破坏。

最小间距：对高强度螺栓最小间距的限制，目的是为了避免相邻两个螺栓孔之间发生连接板撕裂破坏，同时保证螺栓施拧所需的空间。

最大间距、边距和端距：对高强度螺栓最大间距、边距和端距的控制，目的是避免连接板之间出现间隙，潮气侵入发生锈蚀，同时避免两个螺栓之间的连接板在接头内力作用下发生鼓曲。如果设计要求的螺栓数量较少，排布后超过了最大间距、边距或端距要求，应增补螺栓数量。

最大螺栓直径：《钢18luck 标准》中建议采用的最大螺栓直径是M30。如采用更大直径的高强度螺栓，可参考上述原则控制螺栓的边距和间距，或通过必要的专项试验和分析来确定。

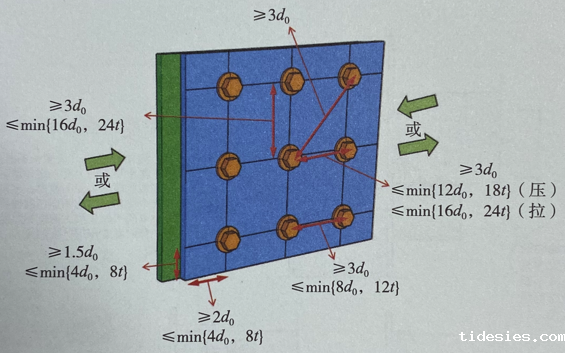

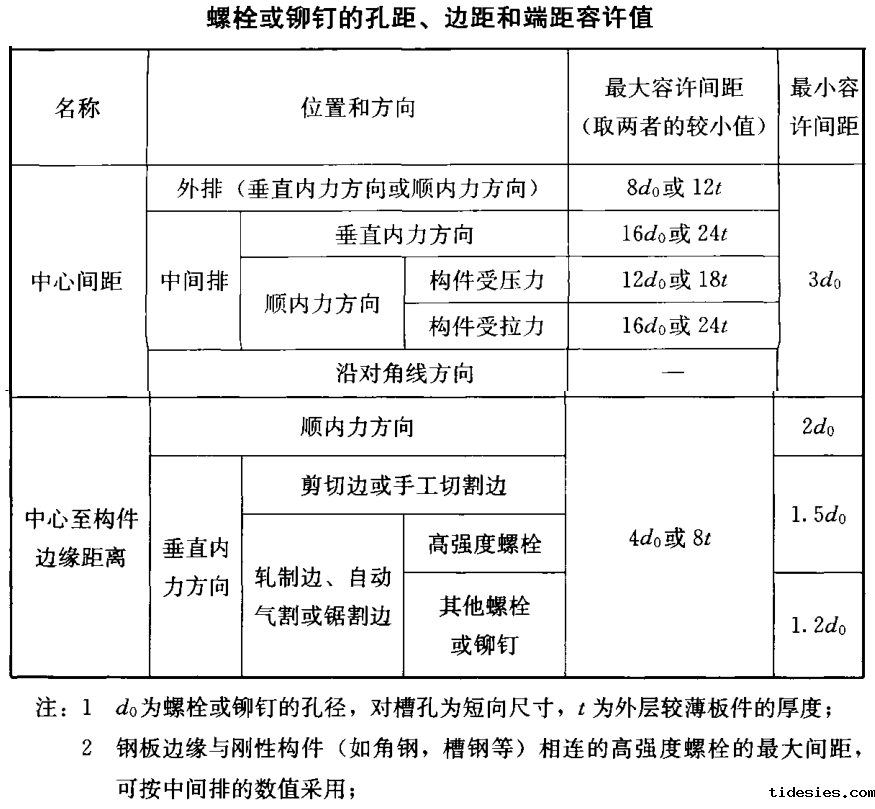

高强度螺栓在排布时尽量采用紧凑布置，其连接中心要与被连接构件截面的重心尽量一致。螺栓的间距、边距和端距容许值见下表。
